تنظیم بیرینگ ها

هر نوع از بیرینگ ها دارای مشخصات منحصر به فردی هستند که باعث می شود آن ها کم و بیش برای استفاده در کاربردهای مختلف مناسب باشند.

تنظیم انواع بیرینگ ها :

آرایش و نظم بیرینگ ها از شفت ها به صورت محوری و شعاعی نسبت به سایر اجزا همچون نشیمنگاه ، پشتیبانی کرده و آن ها را مستقر می کند. معمولا پشتیبانی دو بیرینگ برای قرار دادن شفت مورد نیاز است. با توجه به نیازهای خاص همچون سختی و یا مسیرهای بار ، پشتیبانی بیرینگ ممکن است از یک الی دو بیرینگ تشکیل شده باشد. تنظیم بیرینگ ها از دو پشتیبان بیرینگ تشکیل شده است :

  • تنظیم بیرینگ های مستقر / غیر مستقر
  • تنظیم بیرینگ های مطابق
  • تنظیم بیرینگ های حاوی بار

تنظیم بیرینگ های مستقر / غیر مستقر :

در تنظیم بیرینگ های مستقر / غیر مستقر ( تصویر شماره 1 ) :

  • تکیه گاه محل استقرار ، موقعیت محوری شفت مرتبط با محفظه را فراهم می کند.
  • پشتیبانی غیر مستقر تغییر مکان های محوری ایجاد شده ناشی از افزایش حرارت شفت مرتبط با نشیمنگاه که فاصله بین دو بیرینگ را تغییر می دهد ، همساز می کند. علاوه بر این ، ذخیره میزان تحمل اجزا را که بر فاصله مابین دو بیرینگ تاثیر می گذارد ، جبران می کند.

بیرینگ ها برای پشتیبانی مستقر :

بیرینگ های شعاعی که می توانند بارهای ترکیبی (شعاعی و محوری) را در خود جای دهند ، برای پشتیبانی بیرینگ های تعیین شده استفاده می شوند :

  • بلبرینگ شیار عمیق
  • دو بلبرینگ تماس زاویه ای تک ردیفه قابل تطبیق ( که پشت به پشت و یا جلو به جلو تنظیم شده اند )
  • بلبرینگ تماس زاویه ای دو ردیفه
  • بلبرینگ های خود تنظیم
  • رولبرینگ کروی
  • رولبرینگ مخروطی منطبق ( که پشت به پشت و یا جلو به جلو تنظیم شده اند )
  • رولبرینگ استوانه ای که با حلقه زاویه دار نصب شده است

تنظیم بیرینگ ها برای پشتیبانی مستقر :

پشتیبانی بیرینگ های مستقر می تواند شامل ترکیبی از بیرینگ ها باشد ، به عنوان مثال ( تصویر شماره 2 ) :

  • جهت همسازی بار محوری ، یک رولبرینگ استوانه ای حاوی یک رینگ ممکن است استفاده شود
  • برای تهیه محل محوری ، یک بلبرینگ شیار عمیق ، یک بلبرینگ چهار نقطه تماس و یا یک جفت بلبرینگ تماس زاویه ای ممکن است استفاده شوند.

حلقه بیرونی بیرینگ های مستقر محوری باید به صورت آزادانه محوری نصب شوند و در غیر این صورت ، نباید مهار شوند. این بیرینگ ها می توانند تحت فشار شعاعی ناخواسته قرار بگیرند.

تنظیم بیرینگ ها برای پشتیبانی غیر مستقر :

دو روش برای همسازی تغییر مکان محوری در پشتیبانی بیرینگ های غیر مستقر وجود دارد :

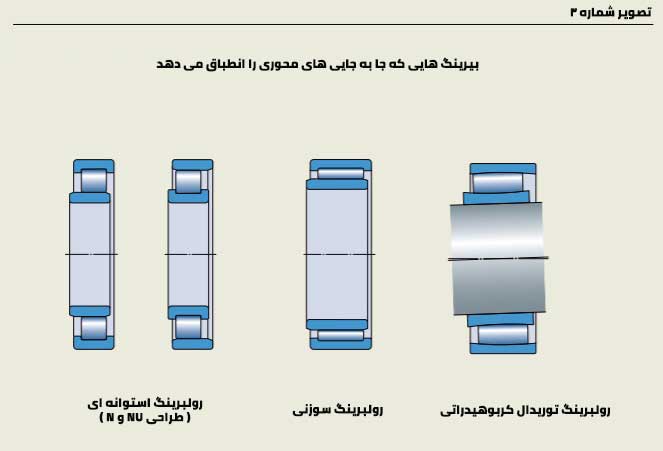

1. استفاده از یک نوع بیرینگ که جابجایی محوری را در داخل بیرینگ فعال می کند ( تصویر شماره 3 ) :

  • بلبرینگ استوانه ای با فلنج فقط بر روی یک حلقه
  • رولبرینگ سوزنی
  • توریدال رولبرینگ CARB

زمانی که این بیرینگ ها در حال چرخش هستند ، آنها جابجایی محوری را در خود جای می دهند و تقریبا هیچ بار محوری را در تنظیم بیرینگ ها شامل نمی شوند.

2. از یک انطباق شل مابین حلقه یک بیرینگ و نشیمنگاه آن استفاده کنید. انواع بیرینگ های مناسب عبارتند از :

  • بلبرینگ شیار عمیق
  • بلبرینگ خود تنظیم
  • رولبرینگ کروی
  • یک جفت بلبرینگ تماس زاویه ای و یا رولبرینگ مخروطی

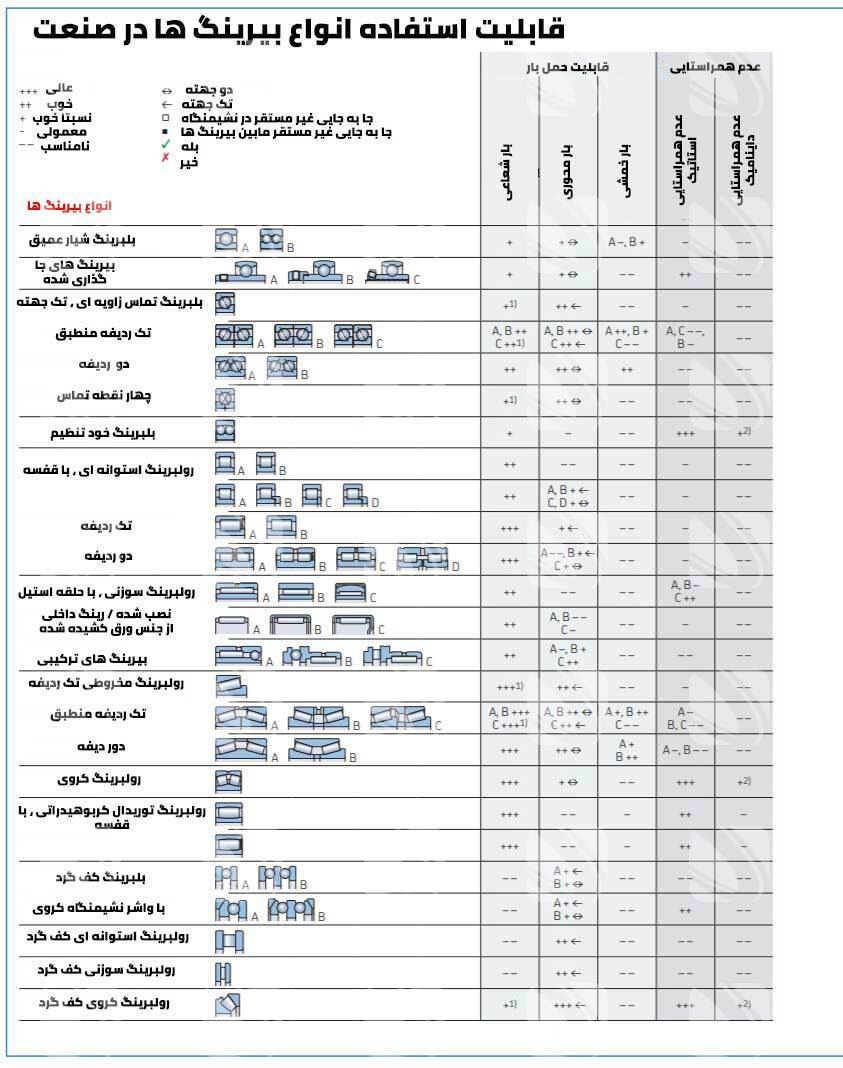

قابلیت استفاده انواع بیرینگ ها در صنعت
قابلیت استفاده انواع بیرینگ ها در صنعت
