شفت و نشیمنگاه بلبرینگ
در طراحی نشیمنگاه و شفت بلبرینگ موارد زیر باید مورد توجه قرار گیرد :
- شفت باید ضخیم و کوتاه باشد ( به منظور کاهش تحریف از جمله خم شدن )
- نشیمنگاه باید از استحکام کافی برخوردار باشد (به منظور کاهش تحریف ناشی از بار )
- [توجه داشته باشید] برای محفظه های آلیاژ سبک ، استحکام ممکن است با قرار دادن بوش فولادی فراهم شود
- سطح اتصالات شفت و نشیمنگاه بلبرینگ باید به پایان برسد تا دقت و زبری لازم را به دست آورید
- سطح انتهای شانه باید به منظور عمود بودن بر روی مرکز شفت یا سطح سوراخ نشیمنگاه ، به پایان برسد

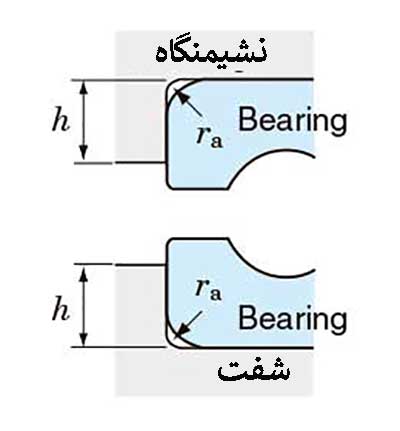

- شعاع فیله (ra) باید کوچکتر از ابعاد پخ بیرینگ باشد
- به طور کلی باید به گونه ای به پایان برسد تا یک قوس دایره ای ساده تشکیل شود
- ارتفاع شانه (h) باید کوچکتر از قطر خارجی حلقه داخلی و بزرگتر از قطر سوراخ حلقه خارجی باشد تا بلبرینگ به راحتی پیاده شود.
- اگر شعاع فیله باید بزرگتر از پخ بلبرینگ باشد ، یا اگر شانه شفت و نشیمنگاه بلبرینگ باید کم / زیاد باشد ، فاصله ای بین حلقه داخلی و شانه شفت و یا حلقه خارجی شانه نشیمنگاه قرار دهید.
- پیچ های رزوه ای و مهره های قفل باید کاملا عمود بر محور شفت بلبرینگ باشند. مطلوب است که جهت محکم شدن نخ ها و مهره های قفل مخالف جهت چرخش شفت باشد.
- هنگام استفاده از نشیمنگاه دو تکه ، سطوحی که نشیمنگاه در آن قرار دارد باید به نرمی تمام شود و در انتهای داخلی سطوح متصل به آن یک فرو رفتگی فراهم شود.
دقت و زبری شفت و نشیمنگاه بلبرینگ

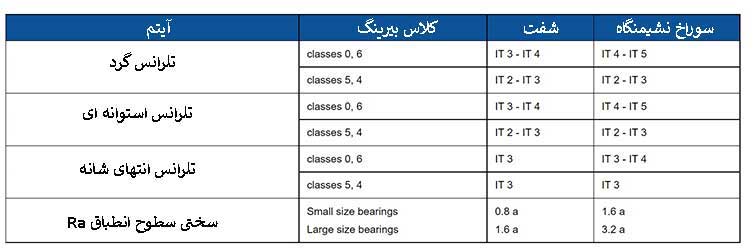

سطح انطباق شفت و نشیمنگاه بلبرینگ در صورت استفاده از بیرینگ در شرایط عمومی کار ، با چرخش یا سوراخ کردن لطیف به پایان می رسد – با این حال ، اگر شرایط به حداقل لرزش و سر و صدا نیاز دارد ، یا اگر از بیرینگ در شرایط کار شدید استفاده شود ، نیاز به ساییدن اتمام کار است. دقت و زبری توصیه شده نشیمنگاه و شفت بلبرینگ در شرایط عمومی در جدول زیر گردآورده شده است :
ابعاد سوار کردن

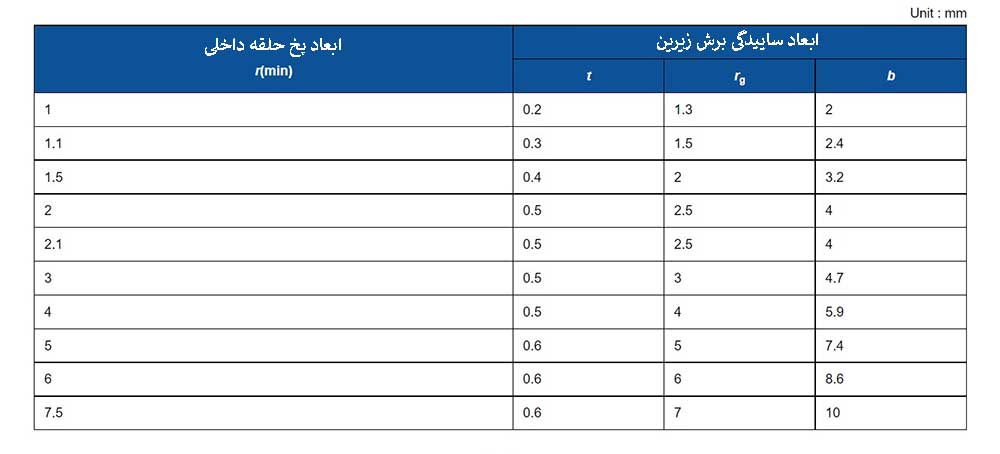

منظور از ابعاد نصب ، ابعاد لازم جهت نصب بیرینگ ها در شفت و یا نشیمنگاه ها است که شامل شعاع فیله یا قطر شانه می باشد. مقادیر استاندارد در زیر نشان داده شده است. ابعاد ساییدگی برش زیرین برای شفت سایشی نیز در جدول های زیر ارائه شده است. برای بیرینگ های کف گرد ابعاد نصب باید به دقت تعیین شود به طوری که مسیر غلتش بیرینگ عمود بر تکیه گاه باشد و منطقه پشتیبانی به اندازه کافی گسترده باشد. برای بلبرینگ های کف گرد ، قطر شانه شفت da باید بزرگتر از قطر گام ( فاصله یک شیار تا شیار مشابه ) مجموعه ساچمه باشد ، در حالی که قطر شانه نشیمنگاه Da باید از قطر گام مجموعه ساچمه کوچکتر باشد. برای رولبرینگ های کف گرد قطر شفت و نشیمنگاه بیرینگ Da/da باید طول هر دو غلتک را پوشش دهد.
*** توجه داشته باشید در ستون شرایط عمومی : برای ارتفاع شانه بیشتر از آنچه در جدول مشخص شده است ، باید با بارهای محوری سنگین همساز شود. برای ستون شرایط خصوصی ، هنگامی که بار محوری کم است استفاده می شود. این مقادیر برای رولبرینگ های مخروطی ، بلبرینگ تماس زاویه ای یا رولبرینگ های کروی توصیه نمی شود. ***
طراحی شفت بلبرینگ
هنگامی که بیرینگ ها بر روی شفت نصب می شود ، روش مکان یابی باید به دقت تعیین شود.
مهره قفل شو شفت
واشرهای قفل کن برای جلوگیری از شل شدن قفل استفاده می شود. هنگامی که رولبرینگ مخروطی و یا رولبرینگ و یا بلبرینگ تماس زاویه ای به صورت زاویه دار در محور قرار می گیرند ، واشرهای ساده به ضخامت چند میلی متر مانند تصویر بالا ( در سمت راست ) باید اضافه شوند و با مهره محکم شوند.
صفحه انتهایی
خار فنری ثابت کننده
مونتاژ واسطه
غلاف بیرون کشیدنی
ساده ترین روش برای موقعیت محوری فقط اتصال غلاف واسطه به شفت و محکم کردن قفل ها است. برای جلوگیری از شل شدن قفل ، واشر قفل ( قطر شفت بیش از 180 میلی متر ) یا صفحه قفل ( قطر شفت کمتر از 200 میلی متر ) استفاده می شود. مهره قفل شو ( بالا ) یا صفحه انتهایی ( پایین ) ، بیرینگ را با غلاف بیرون کشیدنی فیکس می کند ، که جدا کردن بلبرینگ را آسان می کند.
مهره قفل کن شفت
حلقه دو تکه
جهت مشاهده سایر مقالات مرتبط با این مقاله ، به صفحه بلبرینگ و جهت مشاهده سایر مقالات به صفحه بلاگ مراجعه نمایید.
