فاصله داخلی بیرینگ ها

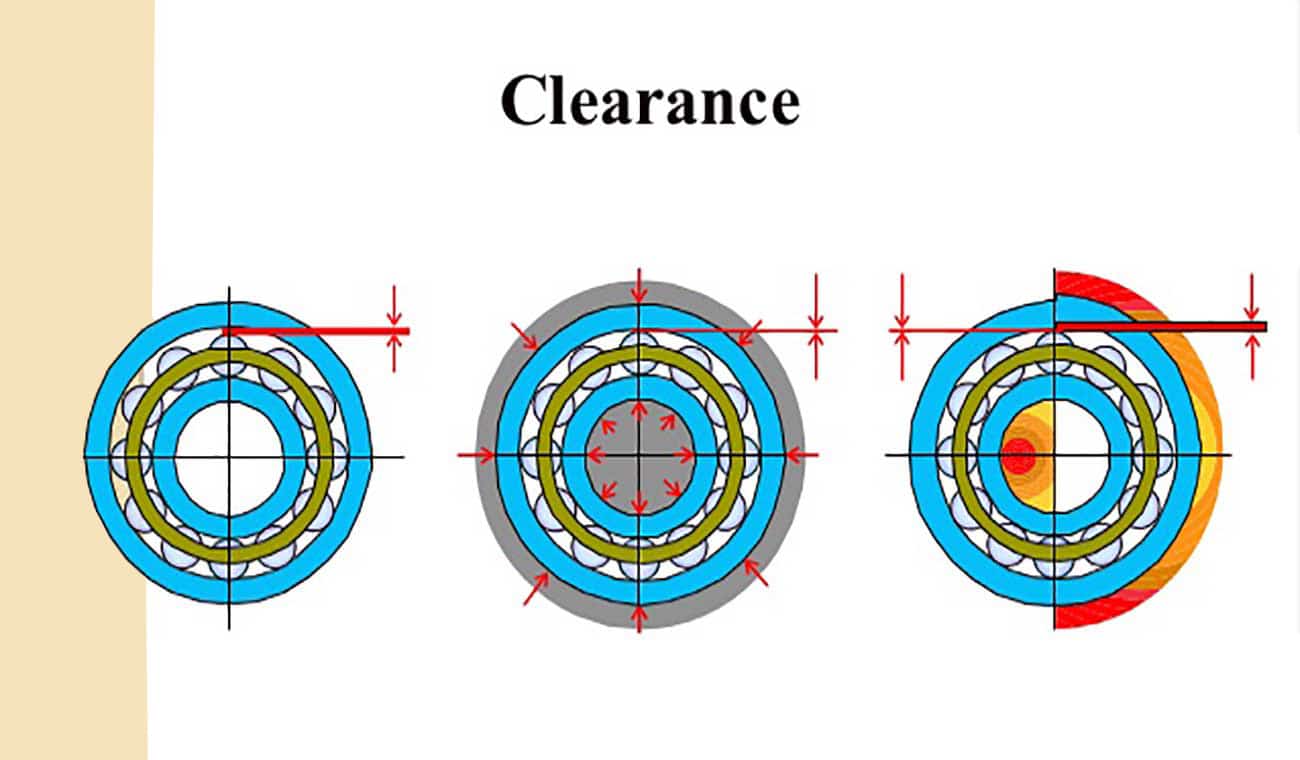

فاصله بیرینگ ها

فاصله داخلی به عنوان فاصله کلی تعریف شده است که از طریق آن حلقه بیرینگ می تواند نسبت به جلقه دیگر در مسیر شعاعی که ” فاصله داخلی شعاعی ” و یا در مسیر محوری که ” فاصله داخلی محوری ” نامیده می شوند ، جا به جا شود.

فاصله داخلی محوری

فاصله داخلی محوری بیرینگ ها

نامگذاری فاصله داخلی بیرینگ ها :

  • C1 کوچکتر از C2 است
  • C2 کوچکتر از CN نرمال است
  • CN = فاصله طبیعی ، معمولا اگر پسوند CN در عدد بیرینگ ها ذکر نشده باشد به عنوان CN شناخته می شود
  • C3 بزرگ تر از CN است
  • C4 بزرگ تر از C3 است
  • C5 بزرگ تر از C4 است

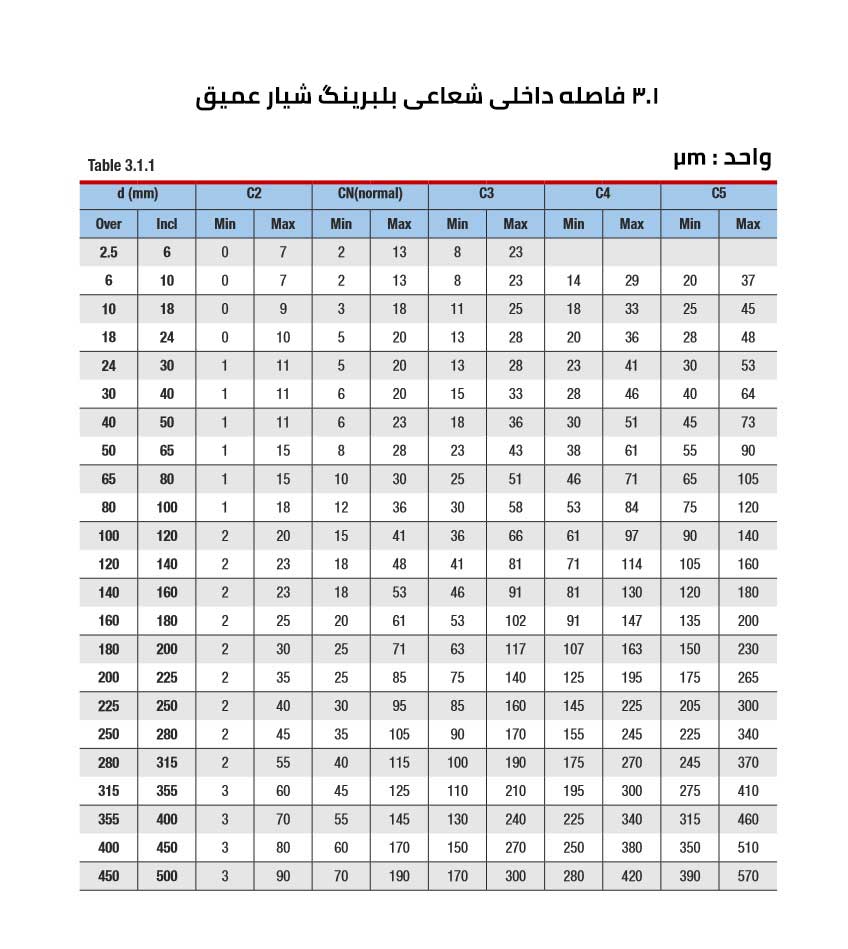

فاصله داخلی شعاعی بلبرینگ شیار عمیق
فاصله داخلی شعاعی رولبرینگ استوانه ای و رولبرینگ سوزنی
فاصله داخلی شعاعی رولبرینگ استوانه ای و رولبرینگ سوزنی

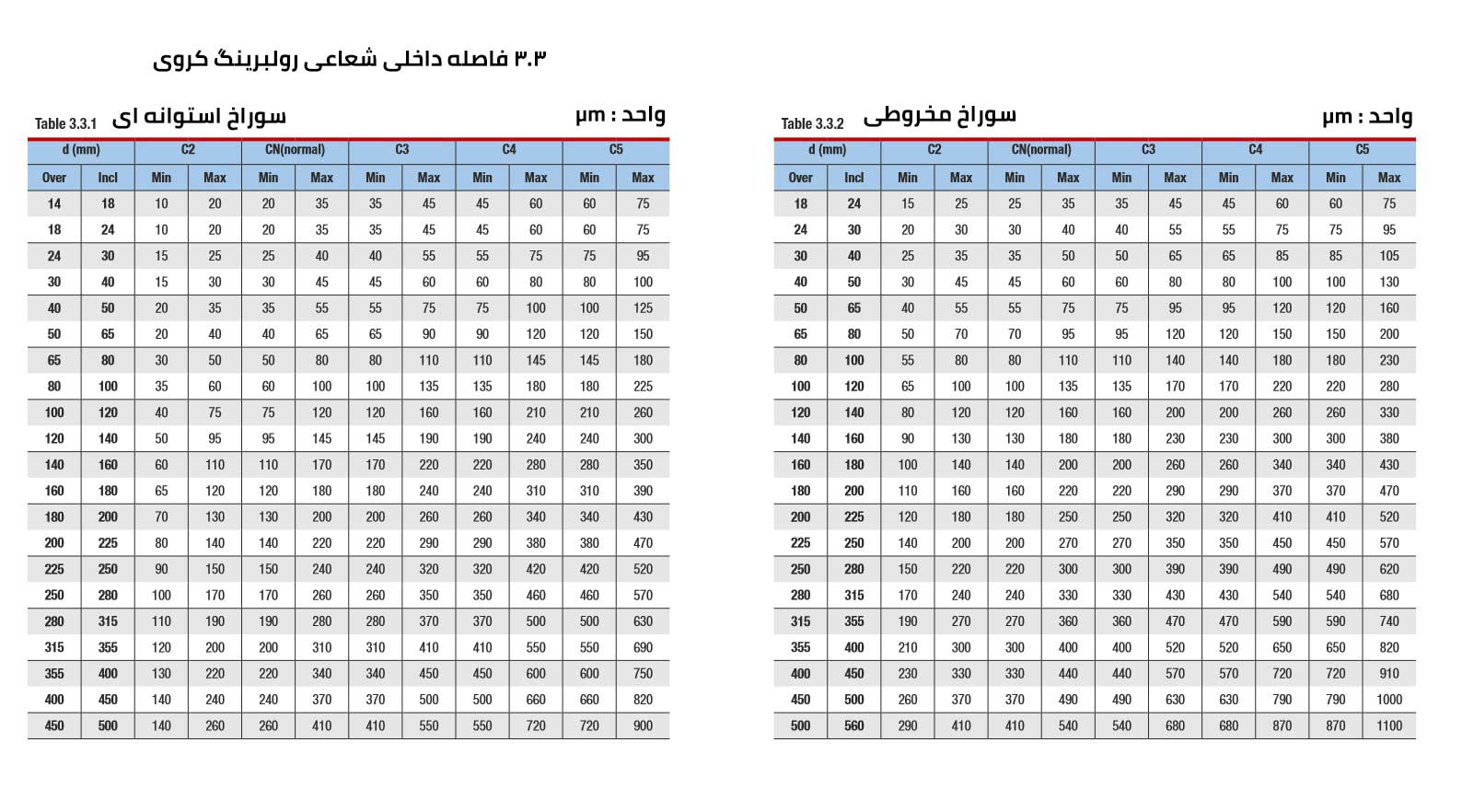

فاصله داخلی شعاعی رولبرینگ کروی
فاصله داخلی شعاعی رولبرینگ کروی

جهت مشاهده سایر مقالات مرتبط با این مقاله ، به صفحه بلبرینگ و جهت مشاهده سایر مقالات به صفحه بلاگ مراجعه نمایید.
