دستگاه های آب بندی

دستگاه های آب بندی نه تنها از ورود مواد خارجی ( خاک ، آب ، پودر فلز ) جلوگیری کرده ، بلکه از نشت روانکار به داخل آن نیز جلوگیری می کنند. اگر دستگاه آب بندی عملکرد مطلوبی نداشته باشد ، به دلیل سو عملکرد یا گریپاژ ، ماده خارجی یا نشت باعث خرابی بیرینگ می شود. بنابراین ، لازم است مناسب ترین دستگاه های آب بندی را طراحی یا انتخاب کرده و همچنین اقدامات روانکاری مناسب را با توجه به شرایط کار انتخاب کنید. دستگاه های آب بندی ممکن است با توجه به ساختار آنها به انواع غیر تماسی و تماسی تقسیم شوند. آنها باید شرایط زیر را داشته باشند :

• عاری از اصطکاک بیش از حد ( تولید گرما )
• تعمیر و نگهداری آسان ( به ویژه سهولت نصب و پیاده سازی )
• کمترین هزینه ممکن

آشنایی با انواع دستگاه های آب بندی :

دستگاه آب بندی غیر-تماسی

یک دستگاه آب بندی از نوع غیر تماسی که شامل شیار روغنی ، زبانه و شیار است ، اصطکاک را از بین می برد زیرا نقطه تماسی با شفت ندارد. این دستگاه ها از فاصله باریک و نیروی گریز از مرکز استفاده می کنند و به ویژه برای کار با سرعت چرخش بالا و درجه حرارت بالا مناسب هستند.

•

•

•

• این نوع آب بند دارای بیش از سه شیار در شکاف باریک بین شفت و پوشش نشیمنگاه است و معمولا با سایر دستگاه های آب بندی همراه است ، به جز مواردی که با روانکاری گریس در سرعت چرخش کم استفاده می شود.
• جلوگیری از ورود آلاینده ها می تواند با پر کردن شیار با گریس کلسیم (گریس فنجان) با قوام 150 تا 200 بهبود یابد.
• فاصله بین شفت و پوشش نشیمنگاه باید تا حد ممکن باریک باشد. فاصله های پیشنهادی به شرح زیر است :
  • عرض ( 2 الی 5 میلی متر )
  • عمق ( 4 الی 5 میلی متر )

•

•

•

•

• یک زبانه از نیروی گریز از مرکز برای پاشیدن روغن و خاک استفاده می کند. این یک جریان هوا تولید می کند که با عملکرد پمپاژ از نشت روغن و خاک جلوگیری می کند. در بسیاری از موارد ، این دستگاه همراه با سایر دستگاه های آب بندی استفاده می شود.
• یک زبانه نصب شده در داخل نشیمنگاه یک عمل پمپاژ داخلی را ایجاد می کند که از نشت روان کننده جلوگیری می کند. و هنگامی که در خارج نصب می شود ، عملکرد پمپاژ بیرونی از آلودگی روان کننده جلوگیری می کند.
• یک زبانه نوع پوششی با نیروی گریز از مرکز خاک و گرد و غبار را از بین می برد.
• پرتاب کننده روغن نوعی زبانه است. لبه حلقوی روی شفت یا حلقه ای که روی شفت قرار دارد از نیروی گریز از مرکز استفاده می کند تا از خارج شدن روان کننده جلوگیری کند.

•

•

•

•

• یک شیار فاصله ای از شکل درگیری بین شفت و نشیمنگاه را فراهم می کند.
• برای جلوگیری از نشت روان کننده با سرعت چرخش مناسب ترین نوع است.
• اگرچه یک شیار محوری به دلیل سهولت نصب از محبوبیت بالاتری برخوردار است ، اما اثر آب بندی در شیار شعاعی بهتر است.
• شیار هم تراز با بلبرینگ های خود تنظیم استفاده می شود.
• در موارد شیارهای محوری و هم تراز ، نیشمنگاه یا پوشش نشیمنگاه باید شکافته شود.
• برای بهبود اثر آب بندی دستگاه ، فاصله شیار را با گریس پر کنید.
• ترازهای پیشنهادی شیارهای دستگاه آب بندی در جدول زیر آورده شده است :

قطر شفت	فاصله شعاعی	فاصله محوری
50 میلیمتر و یا کمتر	0.25 الی 0.4 میلیمتر	1 الی 2 میلیمتر
بیشتر از 50 میلیمتر	0.5 الی 1 میلیمتر	3 الی 5 میلیمتر

دستگاه آب بندی تماسی

این نوع از طریق تماس انتهای آن با شفت ، اثر آب بندی ایجاد می کند و از لاستیک مصنوعی ، رزین مصنوعی یا نمد ساخته می شود. آب بند روغن لاستیک مصنوعی محبوب ترین است.

آب بند روغن

بسیاری از انواع و اندازه های آب بند روغن ، به عنوان یک قطعه تمام شده ، مطابق درجه معینی درآورده شده اند.

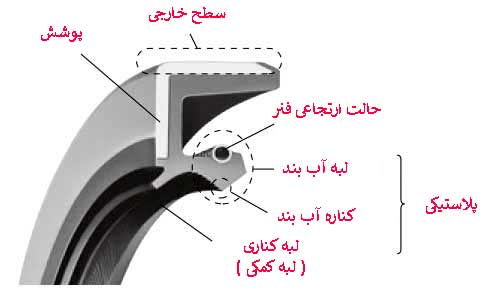

لیست کامل عملکردهای قسمت آب بند روغن :

اسامی	عملکرد
کناره آب بندی	با تماس با شفت چرخان از نشت مایعات جلوگیری می کند. ( سطح تماس لبه آب بندی با شفت باید همیشه با روان کننده پر شود ، به طوری که یک غشا روغن در آن حفظ می شود )
لبه آب بندی و فنر ارتجاعی	برای حفظ تماس پایدار فشار مناسبی روی لبه آب بندی ایجاد می کند. فنر فشار مناسبی روی لب ایجاد می کند و چنین فشاری را برای مدت طولانی حفظ می کند.
سطح خارجی	آب بند روغن را به نشیمنگاه ثابت می کند و از نشت مایعات از طریق سطح اتصالات جلوگیری می کند. ( در نوع روکش فلزی یا روکش لاستیکی محصور می شود )
محفظه ( پوشش )	آب بند را تقویت می کند
لبه کناری	از ورود آلاینده ها جلوگیری می کند. ( در بسیاری از موارد ، فضای بین لبه آب بند و کناره آب بند با روغن پر می شود )

روغن آب بند بدون لبه های جزئی با توجه به شرایط عملکردی آنها در جهات مختلف نصب می شوند :

•

•

هنگامی که از دستگاه آب بندی در یک محیط عملیاتی کثیف استفاده می شود ، یا انتظار می رود نفوذ آب انجام شود ، توصیه می شود که دو آب بند روغن ترکیب شود یا فضای بین دو لبه آب بند با روغن پر شود.

مواد آب بند مناسب دارای خواص مختلفی هستند. بر این اساس ، همانطور که در جدول زیر نشان داده شده است ، سرعت و درجه حرارت مناسب لبه بسته به مواد مختلف ، متفاوت است. بنابراین ، با انتخاب مواد مناسب ، می توان از آب بندهای روغن برای آب بندی نه تنها روان کننده ها بلکه مواد شیمیایی از جمله الکل ، اسیدها ، قلیا و … استفاده کرد.

سرعت لبه و محدوده دمای عملیاتی آب بندهای روغن

برای اطمینان از حداکثر اثر آب بندی ، آب بند روغن ، مواد شافت ، زبری سطح و سختی آن باید با دقت انتخاب شود. جدول زیر شرایط توصیه شده شفت را نشان می دهد :

آب بندی نمد و غیره

اگرچه از دستگاه آب بند نمدی به طور معمول استفاده می شود ، اما توصیه می شود که آنها را با آب بندهای روغن لاستیک جایگزین کنید ، زیرا استفاده از آب بند نمدی به شرایط زیر محدود می شود :

• محافظت در برابر گرد و غبار سبک
• سرعت مجاز لبه : بیش از 5m / s نیست

دستگاه های آب بندی نوع تماس شامل آب بندهای مکانیکی ، حلقه های اورینگ و بسته بندی های غیر از آنچه در اینجا شرح داده شده است ، می باشد.
