تسمه نقاله چیست ؟

تسمه نقاله چیست

آیا تا به حال از خودتان پرسیده اید که ” تسمه نقاله چیست ” ؟ در این مقاله درباره این سوال شما اطلاعات جامعی را به اشتراک گذاشته ایم. تسمه نقاله وسیله حمل یک سیستم نوار نقاله است که یکی از انواع سیستم های نقاله موجود امروزه می باشد. هر سیستم نقاله به ماژول های مختلفی نیاز دارد تا بتواند به درستی عمل کند و وظایف مورد نیاز تسمه ها را انجام دهد. وظایف مختلف بسته به وزن مورد نیاز ، سرعت مورد نیاز و توان عملیاتی محصولات در سیستم نوار نقاله می تواند متغیر باشد. یک سیستم تسمه نقاله از دو یا چند قرقره (که به آنها درام گفته می شود) با یک حلقه بی پایان از وسیله حمل – تسمه نقاله – تشکیل شده است که به دور آنها می چرخد و یک اثر کششی برای کالاهایی که حمل می کند ایجاد می کند. یک یا چند قرقره با حرکت تسمه و مواد روی تسمه به سمت جلو و در امتداد سیستم حرکت می کنند.

تاریخچه تسمه نقاله چیست ؟

تسمه نقاله از قرن 19 مورد استفاده قرار گرفته است. در سال 1892 بود که توماس رابینز مجموعه ای از اختراعات را آغاز کرد که منجر به توسعه تسمه نقاله برای حمل زغال سنگ ، سنگ معدن و سایر محصولات شد. هنری فورد خطوط مونتاژ تسمه نقاله را در کارخانه فورد موتور معرفی کرد که امکان تولید انبوه و تولید دسته ای را معرفی کرد. دو دسته اصلی تسمه نقاله ها به شرح زیر می باشد – بررسی مواد عمومی و بررسی مواد حجمی. بسته به آنچه که سیستم تسمه نقاله شما انجام خواهد داد ، تصمیم می گیرد که برای حمل کالاهای خود به چه نوع تسمه ای نیاز دارید.

  • تسمه حمل مواد عمومی = این شامل جابجایی مواد ، محصولات ، اقلام در فواصل کوتاه در محدوده یک ساختمان یا بین یک ساختمان و یک وسیله نقلیه است، مانند آنچه در مرکز مرتب‌سازی ملی هرمس انجام می‌ دهند. این تسمه ها برای جابجایی اقلام کوچکتر و با وزن کمتر مانند جابجایی جعبه ها در داخل کارخانه مناسب هستند.
  • تسمه حمل مواد فله = این جایی است که سیستم نوار نقاله باید حجم زیادی از کالاهای خام، مواد سنگین تیز ، مواد خشک یا فلزات را حمل کند. نمونه هایی از مواد فله عبارتند از مواد معدنی ، سنگ معدن ، زغال سنگ ، ماسه ، سنگ و مواد شیمیایی ، غلات ، آرد و شکر.

این امر باعث می‌شود که سیستم‌ های نقاله و تسمه‌ های نقاله جابجایی مواد فله برای صنایعی که مواد فله‌ای مانند غذا و نوشیدنی ، تنباکو ، فلزات ، کالاهای رنگ‌ آمیزی ، مواد غذایی حیوانات ، کشاورزی ، سرامیک و مواد شیمیایی تولید می‌کنند ، مفید باشد.

کاربرد تسمه نقاله چیست ؟

نوار نقاله ها را می توان در صنایع مختلف استفاده کرد اما در فضای توزیع و انبار و همچنین در صنعت تولید و ساخت بسیار محبوب هستند. آن‌ها در مکان‌هایی مانند مرکز مرتب‌سازی نصب می‌شوند و به دلیل افزایش توان عملیاتی که سیستم‌ ها می‌ توانند از عهده آن برآیند ، از نصب یک سیستم نوار نقاله خودکار در مرکز ملی خود موفقیت چشمگیری داشته‌ اند. به دلیل تطبیق پذیر بودن سیستم های تسمه نقاله به دلیل تنوع وزن ، طول و اقلامی که می توانند حمل کنند ، در اکثر صنایع مورد استفاده قرار می گیرند.

سیستم های تسمه نقاله فقط برای محصولات بزرگ و حمل مواد سنگین مورد استفاده قرار نمی گیرند. اگر تا به حال به زنجیره غذایی ژاپنی YoSushi رفته باشید ، به احتمال زیاد یکی از بشقاب‌ های تسمه نقاله‌ ای را که در اطراف طرح صندلی رستوران‌ ها دور هم میچرخد را مشاهده کرده اید. این نوع نوار نقاله ها از مواد لاستیکی برای انتقال اقلام نامنظم با سطح کوچک استفاده می کنند که مانع از افتادن کالاها یا صفحات بین بخش ها می شود. فناوری تسمه نقاله برای جابجایی افراد در مکان‌های عمومی مانند جزایر متحرک بین پایانه‌های فرودگاه ، پله‌های برقی در یک مرکز خرید ، حمل اسکی بازان به بالای شیب و یا جابجایی اقلام شما به سمت پایین در صندوق در سوپرمارکت محلی شما نیز استفاده می‌شود. در برخی موارد خواهید دید که تسمه نقاله بسیار طولانی برای حمل اقلام و کالاها نصب شده است. فرودگاه بین المللی دبی دارای طولانی ترین سیستم نقاله در جهان برای سیستم حمل بار است که ترکیبی از تسمه نقاله های مختلف و ویژگی های یک سیستم جابجایی چمدان به طول ترکیبی 39 مایل است.

آشنایی با ساختار تسمه نقاله

تسمه ها از یک یا چند لایه مواد تشکیل شده اند. معمولا تسمه ها دارای سه لایه هستند : یک پوشش بالا ، یک لاشه و یک پوشش پایین. با این حال شرایطی وجود دارد که بسته به کالایی که در سیستم نوار نقاله جابجا می شود ، به لایه های بیشتری نیاز است. هدف از لاشه ایجاد استحکام و شکل به سیستم نوار نقاله است و اغلب یک پارچه بافته یا فلزی است که دارای تار و پود می باشد. تار به طناب های طولی اطلاق می شود و ویژگی های در حال اجرا تسمه را به دلیل اینکه مسئول سطح مقاومت و کشش تسمه است مشخص می کند.

پود مجموعه ای از کابل های عرضی را نشان می دهد که به تسمه اجازه می دهد در برابر بریدگی ، پارگی و ضربه مقاوم باشد و همچنین بسیار انعطاف پذیر بوده تا اطمینان حاصل شود که سیستم به راحتی نمی شکند. متداول ترین مواد لاشه مورد استفاده فولاد ، پلی استر ، نایلون ، پنبه و آرامید هستند در حالی که روکش ها معمولا از ترکیبات لاستیکی یا پلاستیکی مختلف هستند که با استفاده از تسمه مشخص می شوند. در صورتی که سیستم نقاله حامل کالاهای سنگین باشد ، به دلیل استحکام بالا و افزایش دوام می توان از تسمه نقاله فولادی استفاده کرد. تسمه‌های نقاله فولادی در مقایسه با تسمه‌ های نقاله با استحکام پایین‌ تر که از پلی‌استر ، نایلون و پنبه استفاده می‌ کنند ، از طناب‌ های فولادی ساخته شده‌ اند.

استحکام کمتر مواد مورد استفاده یا سیستم نوار نقاله نصب شده ، میزان انرژی مصرف شده برای عملیات را کاهش می دهد و همچنین باعث افزایش طول عمر محصول و افزایش بهره وری می شود. بخش اساسی یک سیستم نوار نقاله برای اطمینان از اجرای روان ، یک چیدمان درایو است که از جعبه دنده ، موتورهای محرک و کوپلینگ های مرتبط تشکیل شده است. علاوه بر این ، چندین بخش که می توان از آنها برای عملکرد یک سیستم نوار نقاله استفاده کرد وجود دارد و یا مورد نیاز است. از خراش ها برای تمیز کردن تسمه نقاله استفاده می شود ، مجراهای سرازیر جهت تخلیه را کنترل می کنند و حاشیه ها برای مهار تخلیه روی تسمه گیرنده ، مجموعه برداشتن برای “کشش” تسمه و سازه های فناوری مانند استرینگر ، پایه کوتاه ، قاب های محرک و قاب های قرقره استفاده می شوند. در صنایع غذایی تسمه نقاله ها را به رنگ آبی مشاهده خواهید کرد ، این بدین معناست که برای رعایت قوانین بهداشتی مواد غذایی قابل شستشو هستند.

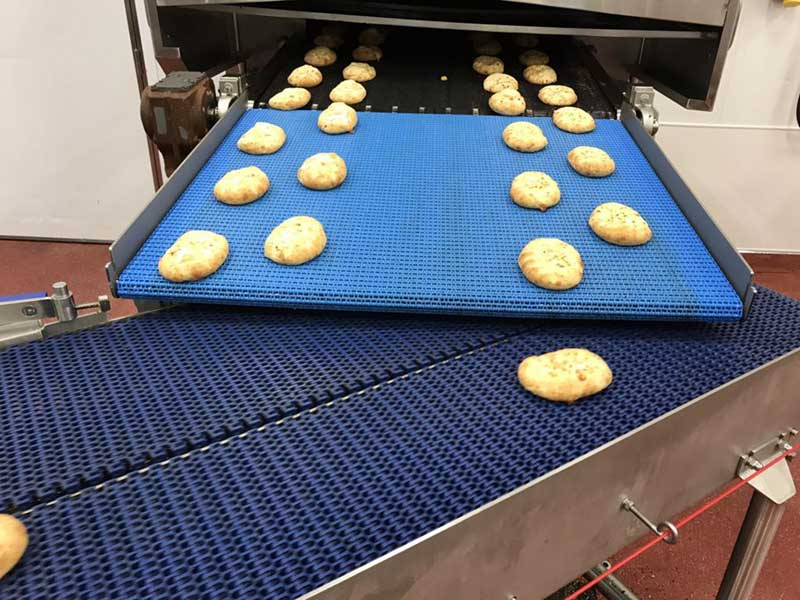

تسمه نقاله در صنایع غذایی

علت استفاده از سیستم تسمه نقاله چیست ؟

سیستم های نوار نقاله را می توان به دلایل مختلفی مورد استفاده قرار داد ، اما عمدتا برای صرفه جویی در هزینه نیروی کار و در عین حال افزایش توان عملیاتی در بخشی از فرآیند تولید یا حمل و نقل استفاده می شود که البته بدین معنا است که آنها می توانند محصولات بیشتری را تولید یا دسته بندی کرده و به مشتریان ارسال کنند. روشی سریعتر و کارآمدتر! به دلیل کاهش کار نیروی مورد نیاز برای انجام کار ، سیستم‌های نوار نقاله معمواً فضای مورد نیاز برای جابجایی اقلام را کاهش می‌دهند و به فرآیند اجازه می‌دهند در بخش کوچک‌ تری از تاسیسات اجرا شود و فضای کاری آزاد گردد. نوار نقاله‌ های تسمه‌ نقاله متداول‌ ترین نقاله‌ های برقی هستند که همه‌ کاره‌ ترین و کم‌ هزینه‌ ترین بوده و در عین حال می‌ توانند انواع اجسام با شکل های مختلف ، بزرگ یا کوچک ، سبک و سنگین ، لبه‌ های جک یا جعبه‌ های مربعی را حمل کنند.

برای اطمینان از اینکه آیتم‌ ها می‌ توانند به‌ درستی دور سیستم بچرخند ، نوار نقاله‌ ها را می‌ توان با بخش‌ های منحنی تولید کرد که از غلتک‌ های مخروطی و تسمه‌ های منحنی استفاده می‌ کنند که می‌ تواند دارای قطعات اضافی مانند حفاظ ، دروازه ، همگرا ، اسکنر RFID و غیره باشد تا اطمینان حاصل شود که دسترسی به بخش های مختلف و بدون آسیب به کالا آسان است. همین موضوع دلیل محبوبیت این نوع سیستم ها در صنایع لجستیک ، مرتب سازی پستی و انبار است.

کاربرد تسمه نقاله در صنایع حمل و نقل
کاربرد تسمه نقاله در صنایع حمل و نقل

از تسمه نقاله ها می توان برای حمل اقلام از طریق ارتفاع استفاده کرد که همین موضوع دلیل دیگری است که شرکت ها و صنایع از آنها استفاده می کنند. وقتی می خواهید از فرودگاه خارج شوید ، معمولا از قسمت جمع آوری چمدان ها عبور می کنید. آیا متوجه شده‌ اید که چمدان روی چه چیزی می‌چرخد و چگونه در دید قابل مشاهده قرار می‌گیرد ؟ گاهی اوقات ممکن است ببینید که چمدان از ارتفاعی روی یک تسمه نقاله پایین آمده پایین می آید. نمونه دیگری از مفید بودن نوار نقاله های مرتفع ، حمل و نقل مواد خام است. سیستم های نقاله مرتفع هنگام جابجایی زغال سنگ ، غلات ، ماسه ، طلا ، گوگرد و بسیاری از مواد خام دیگر مفید هستند. آنها را می توان بر روی شیب های ملایم یا انحنای ملایم حمل کرد و اینجاست که از یک نوار نقاله سخت استفاده می شود.

ایمنی سیستم های تسمه نقاله

هر نوع سیستم نوار نقاله در صورتی که به درستی شناسایی نشود، نادیده گرفته شود و دستورالعمل ها و قوانین ایمنی رعایت نشود خطرات ایمنی را به همراه دارد. بسته به جایی که از سیستم نوار نقاله استفاده می شود ، اقدامات ایمنی و بهداشتی باید انجام شود. به عنوان مثال ، اگر کالاهای سنگین را روی شیب‌ هایی جا به‌ جا می‌ کنید که مراحل مختلفی را طی می‌ کند ، قوانین سخت‌ گیرانه‌ تری خواهید داشت و تنظیماتی را برای اطمینان از ماندن محصولات روی سیستم نوار نقاله در مقایسه با بشقاب‌ های کوچک غذا اعمال خواهید کرد. نوار نقاله‌های مورد استفاده در تنظیمات صنعتی شامل مکانیسم‌های گردشی مانند طناب‌های گردش در کناره‌ های نوار نقاله با دکمه‌ های ایمنی شروع-ایست هستند تا اطمینان حاصل شود که اپراتورها می‌ توانند در صورت بروز مشکل ، نوار نقاله را با اثرگذاری فوری خاموش کنند.

کاربرد تسمه نقاله در صنایع مختلف

همانطور که قبلا ذکر شد تسمه نقاله را می توان از ساخت خودرو تا چرخ و فلک فرودگاه تا مدیریت زباله استفاده کرد. فهرست مواردی که مورد استفاده قرار می گیرد بسیار گسترده است. ما قصد داریم فهرستی از برخی از رایج ترین صنایعی که آنها در آن استفاده می‌ کنند را با توضیح سریع نحوه استفاده از آنها در آن صنعت ارائه دهیم. پس با پلارشاپ همراه باشید!

صنعت خودروسازی

در این صنعت می توان از تسمه نقاله ها برای حرکت خودرو به سمت پایین خط تولید استفاده کرد. همچنین می توان از نوار نقاله برای جابجایی قطعات بین بخش های مختلف انبار استفاده کرد که به دلیل بار سنگین به جابجایی سریع اقلام کمک می کند. تسمه نقاله را می توان برای حمل مواد مختلف سفارشی کرد. بنابراین ممکن است یک قسمت از سیستم نوار نقاله که ورق های فلزی را برای قاب ماشین حمل می کند ، در حالی که بخشی دیگر مواد پلاستیکی را برای داخل خودرو حمل می کند. ممکن است شما سیستم تسمه نقاله داشته باشید که لاستیک ها را در کارخانه از تحویل تا جایی که روی ماشین قرار می دهند حرکت می دهد. با این حال ، به عنوان بخشی از فرآیند حرکت آنها از طریق یک سیستم بینایی بررسی می شوند که آیا معیوب هستند یا خیر. به این ترتیب سیستم نوار نقاله شما می تواند شامل تضمین کیفیت نیز باشد.

کاربرد نوار نقاله در صنعت بسته بندی

تسمه نقاله را می توان برای بسته بندی یا فرآیند جابجایی محصولات در حین بسته بندی استفاده کرد. نوع تسمه نقاله می تواند تسمه نقاله بسته بندی ضد الکتریسیته ساکن ، تسمه نقاله بسته بندی مقاوم در برابر ضربه و تسمه نقاله بسته بندی جامد ساخت و ساز باشد.

تسمه‌های نقاله می‌ توانند در بسته‌ بندی همه چیز از بارگیری و تخلیه کامیون‌ ها ، انتقال بین طبقاتی ، ادغام و تغییر مسیر کمک کنند.

این نوع تسمه‌های نقاله را می‌ توان برای یک هدف خاص با کاربردهایی از جمله برچسب‌گذاری اسکنر ، مرتب‌کننده بازشو ، مرتب‌ کننده تسمه متقاطع ، سیستم‌ های خروجی ، نوار نقاله‌ های گردن قو و جابجایی پالت‌ها ساخت.

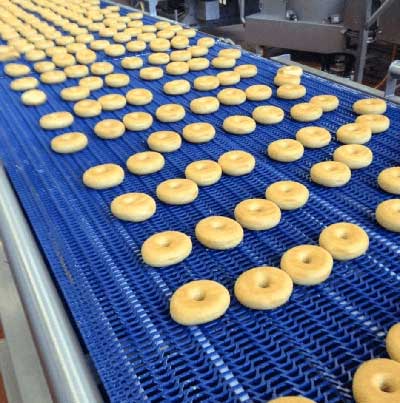

کاربرد نوار نقاله در صنعت بسته بندی

کاربرد تسمه نقاله در صنعت غذا و نوشیدنی

هنگام استفاده از نوار نقاله در صنایع غذایی و نوشیدنی ضروری است که استانداردهای بهداشتی و ایمنی را رعایت کرده و از قوانین بهداشتی دقیق برای جلوگیری از تشکیل باکتری بر روی غذاها پیروی کنند. این تسمه‌ های نقاله ویژگی‌ هایی را برای همه انواع فرآوری مواد غذایی از استفاده از پوشش‌ های مقاوم در برابر سایش گرفته تا مقاومت شیمیایی ارائه می‌کنند تا اطمینان حاصل شود که تسمه‌ ها از مواد تمیزکننده پاره نمی‌ شوند. راه حل های نوار نقاله می تواند برای طیف وسیعی از انواع مواد غذایی و نوشیدنی مانند گوشت و مرغ ، غذاهای دریایی ، محصولات پخته شده ، غذاهای یخچالی و منجمد ، کنسروها ، شیرینی ها ، نوشیدنی های بطری ، نوشیدنی های کنسرو شده ، نوشیدنی های کارتنی و غیره باشد.

یک سیستم تسمه نقاله همچنین می تواند در ارتباط با اتوماسیون و ویژگی های رباتیک کار کند. بنابراین هنگامی که با غذاهایی سر و کار دارید که باید سرد یا منجمد شوند ، می توان از نوار نقاله برای جابجایی مداوم غذاها در طول فرآیند استفاده کرد در حالی که یک ربات غذا را روی یک سیستم خودکار قرار داده و / یا بسته بندی می کند.

انبار و تدارکات

نوار نقاله‌ های تسمه‌ نقاله می‌ توانند بخش مهمی از یک سیستم نقاله را در یک انبار در کنار نقاله‌ های پالت ، نوار نقاله‌ های غلتکی ، نوار نقاله‌ های مرتب‌سازی و انحرافی و آسانسورهای عمودی تشکیل دهند. به عنوان مثال ، یک نوار نقاله را می توان به گونه ای طراحی کرد که در یک شیب قرار گیرد تا محصولات را برای مرتب سازی به بخش های مختلف در یک انبار لجستیک برساند. جنبه دیگر وزنی است که می توانند تحمل کنند که می تواند بر عرض و دوام تسمه تاثیر بگذارد. مانند اکثر سیستم‌ های نقاله دیگر ، قابلیت‌ های نوار نقاله در یک انبار را می‌ توان با بخش‌ های مختلفی مانند راهنماهای جانبی ، پوشش‌ های زیرین ، راهنماهای ردیابی و دیواره‌ های جانبی موجدار افزایش داد.

انواع مختلفی از سیستم های نقاله وجود دارد که برخی از آن ها عبارتند از :

  • تسمه
  • غلتک
  • تخته / پیش بند
  • انتقال ساچمه
  • هوایی
  • پنوماتیک
  • سطلی
  • زنجیر
  • شیب دار
  • مغناطیسی
  • عمودی
  • چرخ
  • پرتو متحرک
  • ارتعاشی
  • پیچ / مارپیچ

جهت مشاهده سایر مقالات مرتبط با این مقاله ، به صفحه تسمه و جهت مشاهده سایر مقالات به صفحه بلاگ مراجعه نمایید.
