نحوه نصب و جا زدن بیرینگ ها

نحوه نصب بیرینگ / روش جا زدن بیرینگ / نحوه مونتاژ بیرینگ

در ساخت و طراحی بلبرینگ ها ، عملکرد استاندارد نشان دهنده مونتاژ حلقه ها و ساچمه ها با لقه داخلی مشخصی می باشد. این مشخصه برای جبران اثرات فشردگی مناسب نصب اتصالات حلقه های یاتاقان بر روی شفت ها یا نشیمنگاه های نصب ، ضروری است. فاصله های داخلی جبران کننده انبساط حرارتی بلبرینگ ها ، شفت ها و نشیمنگاه ها یا زاویه تماس در یاتاقان ها پس از نصب می باشد. لقی شعاعی که برای ایجاد زاویه تماس استفاده می شود به طور معمول در بلبرینگ های تماس زاویه ای استفاده می شود. اندازه گیری شعاعی به عنوان مشخصه بارزتر پذیرفته می شود ، زیرا ارتباط مستقیمی با اتصالات شفت و نشیمنگاه دارد.

روش جا زدن بیرینگ

هنگام نصب کردن بیرینگ ، حلقه را آهسته و در صورت نیاز با نیرو اعمال کنید. هنگام نصب محکم بیرینگ بر روی شفت ، فشار باید بر روی حلقه داخلی اعمال شود. هنگام نصب بیرینگ محکم در یک نشیمنگاه ، باید به حلقه بیرونی فشار وارد کنید. در ادامه سه راهنمای مختلف جهت نحوه مونتاژ بیرینگ ها وجود دارد :

نصب صحیح شفت

هنگامی که شفت به داخل بیرینگ فشرده می شود ، از حلقه داخلی بیرینگ ها پشتیبانی کنید.

نصب صحیح نشیمنگاه – نشیمنگاه چرخشی و شفت شل

از حلقه بیرونی فشار دهید تا بر تنش محکم بین حلقه بیرونی و سوراخ نشیمنگاه غلبه کند. در این سناریو ، شافت نمی چرخد ​​و در حلقه داخلی شل می شود ، در حالی که حلقه بیرونی محکم است و می چرخد.

نصب همزمان نشیمنگاه / شفت

برای غلبه بر محکم بودن شافت و / یا نشیمنگاه ، از طریق هر دو حلقه به طور همزمان فشار وارد کنید. در این سناریو از نحوه نصب بیرینگ ، شفت از قبل در جای خود قرار دارد. اطمینان حاصل کنید که بیرینگ های انتهای دیگر شفت به درستی پشتیبانی می شوند ، آسیب ندیده اند و هیچ تماسی با قفس بیرینگ ها ندارند. هر قفس بیرینگ خمیده غیر قابل استفاده است.

*** هشدار : سعی در نصب کردن بیرینگ و دمونتاژ توپی های انتهایی چرخ و مجموعه بیرینگ ها نکنید. روش جا زدن بیرینگ نامناسب می تواند منجر به خرابی شود. شیوه های نگهداری و رسیدگی مناسب بسیار مهم است. همیشه دستورالعمل نصب را دنبال کنید و روغن کاری مناسب داشته باشید. ***

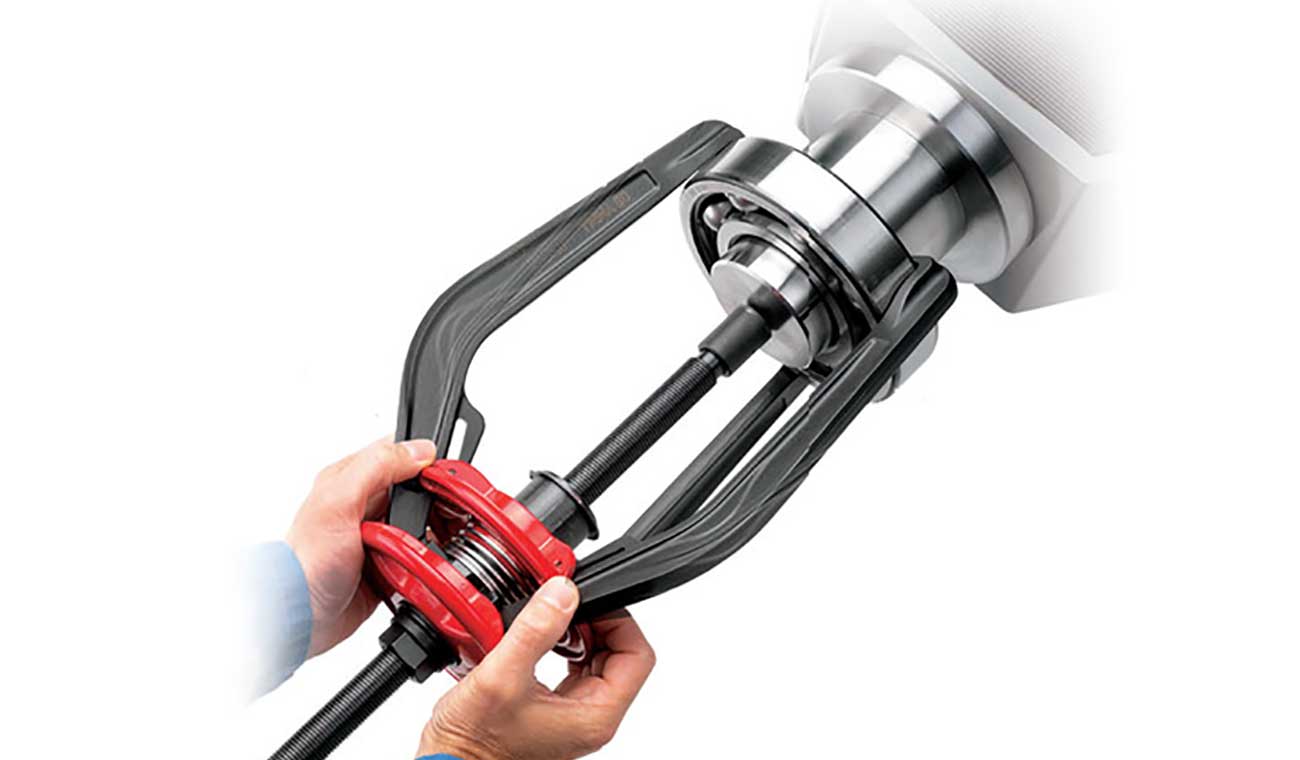

تنش های قابل انبساط می تواند در اجزای بیرینگ محکم نصب شده بسیار زیاد باشد. تلاش برای از بین بردن چنین اجزایی با برش مخروط ممکن است منجر به خرد شدن ناگهانی مولفه شود که باعث بیرون ریختن قطعات فلز به زور می گردد. برای برداشتن بیرینگ از شفت ها ، همیشه از فشارهای محافظت شده و یا پولی کش های بیرینگ استفاده کنید و همیشه از تجهیزات محافظ شخصی مناسب ، از جمله عینک ایمنی استفاده کنید.

نحوه مونتاژ صحیح شیار داخلی بیرینگ

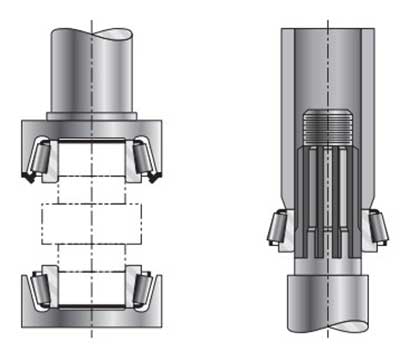

قبل از نصب شیار داخلی بیرینگ ، مهم است که شفت را از نظر علائم سایش بررسی کنید. شفت فرسوده می تواند منجر به عدم انطباق با بیرینگ شود ، که ممکن است منجر به کاهش طول عمر آن گردد.محل استقرار دقیق شیار داخلی در مقابل شانه شفت را بررسی کنید (مثال A). با استفاده از گیج فیلر 0.002 اینچی (0.05 میلی متر) از قرارگیری مناسب شیار داخلی اطمینان حاصل کنید. هرگونه فاصله بین سطح پشتی شیار داخلی و شانه شفت را بررسی کنید. خرابی قفسه بیرینگ ممکن است در اوایل عمر بلبرینگ مشکلاتی را ایجاد کند. از قفس هایی استفاده نکنید که انحراف از شکل و گرد کارخانه را نشان می دهد. در صورت آسیب دیدن مونتاژ شیار داخلی را تعویض کنید.

با استفاده از درایوهای مناسب ، شیار داخلی را بر روی شفت فشار دهید تا آنها محکم روی هم سوار شوند (نمونه های B و C). این درایورها به صورت تجاری در دسترس هستند یا به راحتی از فولاد نرم ساخته می شوند. درایوهای شیار داخلی با قفسه در تماس نیستند. جهت نصب مناسب با فشار ، رولبرینگ های مخروطی را سرد یا گرم کنید تا فرآیند جداسازی و یا روش جا زدن بیرینگ به راحتی انجام شود.

درجه حرارت شدید می تواند باعث آسیب دائمی متالورژی ( وابسته به فن استخراج و ذوب فلزات ) به بیرینگ شود ، بنابراین اقدامات احتیاطی مناسب را انجام دهید و از روش های صحیح هنگام گرم کردن و خنک کردن بیرینگ ها استفاده کنید. هرگز بیرینگ ها را تا دمای بالای 250 درجه فارنهایت (129°C) گرم نکنید. از اجاق های برقی و حمام های روغن گرم شونده برقی معمولا استفاده می شود. با یک نگهدارنده سیم صفحه ای ساده یا صفحه سرامیک از بلبرینگ ها در برابر منبع گرما محافظت کنید.

ظرف های روغن داغ ، دارای یک سینی یا قلاب برای پشتیبانی از مخروط بیرینگ ( شیار داخلی ) ، به طور موثر روش نصب محکم شیار داخلی بیرینگ بر روی شفت ها را آسان می کنند. شیار داخلی گرم شده را در برابر شانه سرد روی شفت قرار دهید تا شیار داخلی به شفت بچسبد. شیار گرم داخلی از شانه سرد دور خواهد شد ، مگر اینکه در موقعیت قرار بگیرد.

بعد از خنک شدن قطعات ، از گیج فیلر استفاده کنید تا شیار داخلی را کاملا مقابل شانه قرار دهید. بسیاری از تنظیمات بیرینگ های شل ناشی از عدم قرارگیری صحیح شیار داخلی است که دور از شانه کار می کند.

روش جا زدن صحیح شیار خارجی بیرینگ ها

هنگام نصب یک شیار بیرونی کاملا محکم در توپی یا محفظه ، از یک درایور مناسب استفاده کنید. جهت انتخاب اندازه و جزئیات صحیح درایور شیار خارجی می توانید با متخصصین حرفه ای پلارد شاپ تماس بگیرید! درایور شیار بیرونی فقط با صورت شیار بیرونی در تماس است ، نه با صورت مسیر غلتش. تماس با مسیر غلتش ممکن است باعث ایجاد خراش ، فرورفتگی یا بلند شدن فلز گردد که نهایتا ممکن است منجر به خستگی زودرس بیرینگ شود (مثال های D و E). شیار خارجی را از لحاظ نحوه قرارگیری صحیح در مقابل شانه نشیمنگاه با استفاده از گیج فیلر بررسی کنید.

واحدهای منجمد کننده با کنترل ترموستات به نصب کاپ های محکم در توپی چرخ کمک می کنند. شیارهای بیرونی که در داخل توپی چرخ و یا محفظه ها با فشار قرار می گیرند ، به ویژه توپی های آلومینیومی ، ممکن است در یک واحد انجماد عمیق جمع شوند تا یک ساعت قبل از خسارت احتمالی در دمای -65 درجه فارنهایت (-53.9 درجه سانتیگراد) سرد شوند. برای کنترل دما از ترموستات به همراه واحد فریزر یا دماسنج کالیبره شده مناسب استفاده کنید. برای خنک کردن شیار بیرونی تا حدود -20 درجه فارنهایت (-28.9 درجه سانتیگراد) از تجهیزات تبرید تجاری استفاده کنید.

وقتی صحبت از بیرینگ ها باشد کیفیت عملکرد کلی ، قابلیت اطمینان و کارایی آنها با کیفیت و دقت نحوه مونتاژ بیرینگ ها آغاز می شود. موضوعی که باید در نظر داشته باشید این است که هیچ چیز برای همیشه دوام ندارد و این شما هستید که باید آخرین ساعت عملیاتی قطعات برنامه خود را به حداکثر برسانید. رولبرینگ ها با کمک به کاهش اصطکاک ، انتقال بارها و شفت های پشتیبانی ، نقشی حیاتی در چرخش ماشین آلات دارند. روش جا زدن بیرینگ ها به شیوه ای صحیح و اصولی در نهایت باعث طولانی شدن عمر مفید برنامه و کاهش زمان خرابی ناشی از آن می شود. ابتدا کلیه بیرینگ ها باید در یک محیط خنک ، تمیز و با رطوبت کم و عاری از گرد و غبار ، ضربه و لرزش نگهداری شوند. علاوه بر این ، سه عادت خوب وجود دارد که باید در آنها برای آماده سازی برای روش جا زدن صحیح بیرینگ ها انجام شود تا از آلودگی و خوردگی جلوگیری گردد :

1. بیرینگ ها را تمیز نگه دارید : آنها را در بسته بندی خود بگذارید تا زمانی که آماده نصب شوند. پس از باز شدن بیرینگ ها تمیز کرده تا احتمال آلوده شدن آن کاهش یابد.
2. سطوح را تمیز نگه دارید : در متد نحوه نصب بیرینگ ها یک قطعه کاغذ یا پلاستیک تازه برای کار داشته باشید و هرگز وسایل را در جایی خارج از آن قرار ندهید. همه اجزای نصب و محفظه نیز باید تمیز باشند.
3. ابعاد را با دقت اندازه گیری کنید : قطرهای شفت و محفظه را اندازه بگیرید تا مطمئن شوید بیرینگ انتخاب شده از اندازه صحیح برخوردار است و شفت و محفظه واقعا گرد هستند.

متدهای مختلف روش جا زدن بیرینگ ها :

نصب مکانیکی – مخصوص بیرینگ های سایز کوچک

دو نوع فرآیند نحوه مونتاژ بیرینگ وجود دارد. نصب مکانیکی یا سرد ، گزینه ساده تری است و برای بیرینگ های کوچکتر با قطر داخلی (ID) تا 4″/100 میلی متر استفاده می شود. این اغلب یک متد نصب کردن بیرینگ راحتی است ، زیرا بلبرینگ را می توان بدون برق مستقیم روی خود برنامه نصب کرد. بسیار مهم است محل قرارگیری صحیح بیرینگ را بررسی کرده و با یک سری ابزارآلات فیت کردن خاص برای قرار دادن روی شفت استفاده کنید. توجه ویژه ای داشته باشید تا از اعمال مستقیم نیرو بر روی بیرینگ ها جلوگیری شود : حلقه ، قفسه ، ساچمه ، رولر و آب بند. بیرینگ روی شفت را با گوشه گرد شیار شروع کنید.

نحوه مونتاژ بیرینگ با روش حرارتی – مخصوص بیرینگ های سایز متوسط

برای بیرینگ هایی که شناسه آنها بیش از 4″/100 میلی متر است ، نیروی مورد نیاز برای نصب کردن بیرینگ ها به میزان قابل توجهی افزایش می یابد. این کار با استفاده از گرما در فرآیندی به نام نصب داغ انجام می شود. حیاتی ترین عامل در این روش منبع گرما است. به عنوان مثال ، روش هایی مانند حمام های روغنی و قرار گرفتن در معرض شعله های باز می توانند به بلبرینگ ها آسیب برسانند و آنها را آلوده کنند. با استفاده از بخاری القایی الکتریکی ، که تنظیم آسان گرما را فراهم می کند ، بهترین نتیجه حاصل می شود.

نکته اصلی در اینجا ، اختلاف دما بین بیرینگ و شفت است. به طور معمول ، دمای تحمل بیشتر از حدود 150 درجه فارنهایت از شفت کافی است. گرم کردن شیار داخلی و یخ زدگی شیار خارجی رایج ترین و توصیه شده ترین روش نحوه مونتاژ بیرینگ است. گرمای مورد نیاز متفاوت است ، بنابراین حتما به دستورالعمل های گرمایش سازنده بلبرینگ (OEM) مراجعه کنید.

پس از داغ شدن ، بیرینگ را با احتیاط به سمت شفت بلغزانید و وقتی خنک شد ، شفت را می گیرد و به طور کارآمد کار می کند. همیشه از تجهیزات حفاظتی شخصی مناسب استفاده کنید و مراقب باشید که دما بیش از حد تحمل 250 فارنهایت (یا 210 فارنهایت برای بیرینگ های دارای محافظ یا آب بند ) نداشته باشید. گرمای شدید می تواند فلزکاری بیرینگ را تغییر دهد ، که می تواند ابعاد یا سختی تحمل را تغییر دهد.

نصب هیدرولیک – مخصوص بیرینگ های سایز بزرگ

روش جا زدن بیرینگ ها با متد هیدرولیک هنگام برخورد با یبیرینگ های بزرگ یا شفت های مخروطی در قطر 2 تا 37 اینچ توصیه می شود. این به تلاش دستی کمتری نیاز دارد و ایمنی بیشتر اپراتور را ارتقا می دهد. تکنیک های هیدرولیک امکان کنترل و دقت بیشتر را فراهم می کند ، در حالی که خطر آسیب به بیرینگ و شفت را به حداقل می رساند. شفت های دارای مجاری و شیارهای روغن می توانند روغن تزریق شده بین سوراخ بیرینگ و سطح شفت را بپذیرند ، که باعث ایجاد یک لایه روغن نازک می شود. این هم اصطکاک و هم نیروی مورد نیاز برای نصب بیرینگ را کاهش می دهد.

با استفاده از یک لایه روغن ، می توان بیرینگ ها را با استفاده از پمپ هیدرولیک به طور فیزیکی سوار کرد تا آنها را از شفت بالا ببرد. این امر با پمپاژ روغن به داخل مهره هیدرولیک ، بدست می آید و سپس پیستون را به بیرون هل می دهد و در نهایت نیرویی به اندازه کافی انجام می شود تا بیرینگ را به موقعیت خود منتقل کند. در تمام مدت ، فشار برای اطمینان از کیفیت توسط پمپ کنترل می شود. هدف اصلی نحوه نصب بیرینگ ها ، یافتن تعادل بین حداقل نیروی مورد نیاز با حداکثر کنترل است. بهترین روش نصب را برای برنامه خود تعیین کنید و نیروی کار خود را با فناوری ها و ابزارهایی که برای کارتان لازم دارید تجهیز کنید.
