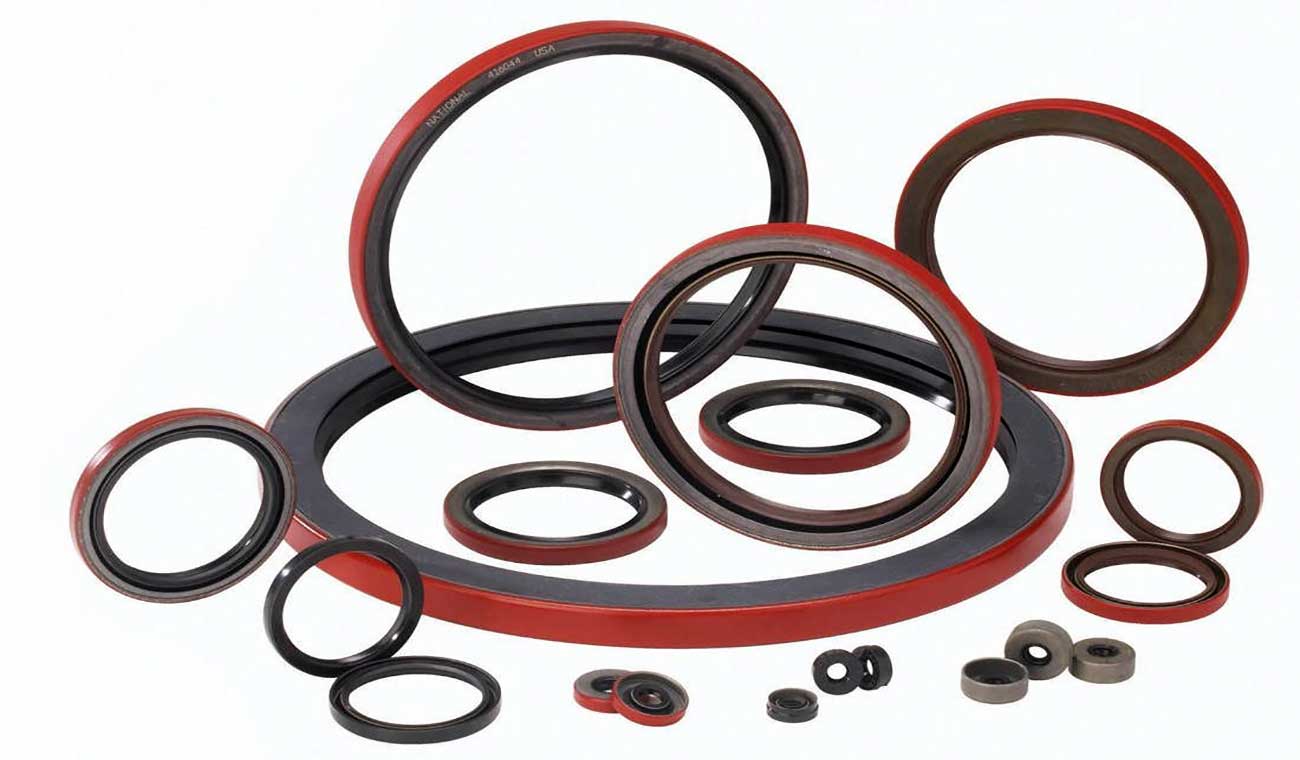

کاسه نمد چیست ؟

کاسه نمد چیست

کاسه نمد چیست

کاسه نمد ها در قسمت های مختلف اتومبیل از جمله ورودی خروجی گیربکس ، پلوس ، میل لنگ ، شیر فرمان و میل سوپاپ ها به کار برده می شود. کاسه نمد که به عنوان ” آب بند شفت ” نیز شناخته شده است ، به طور گسترده ای برای جلوگیری از نشت مواد ( مانند روغن و گریس ) در امتداد شفت چرخان استفاده می شود. این جلوگیری از نشتی در درجه اول توسط عنصر آب بندی حاصل می شود که می تواند از طیف گسترده ای از مواد که با توجه به هر کاربرد انتخاب می شوند ساخته شود. آنها معمولا در گیربکس ها ، سیلندرهای هیدرولیک و اجزای مرتبط استفاده می شوند. کاسه نمد برای انجام سه عملکرد اصلی طراحی شده است : جلوگیری از نشت روان کننده ها در خارج از آب بند حتی تحت فشار بالا ، عمل به عنوان مانعی برای حفظ روغن روان کننده و جلوگیری از ورود کثیفی و سایر آلاینده ها به دستگاه.

کاسه نمد چیست ؟

کاسه ‌نمد معمولا از جنس تفلون است. کاسه نمدها برای درزبندی شفت دوار و پوسته حاوی سیال استفاده می‌گردند تا از نشت سیال به بیرون از پوسته جلوگیری نماید. در حقیقت کاسه نمدها قطعه ای متشکل از سه قطعه فنر ، واشر کاسه ‌‌ای شکل فلزی و نمد فشرده هستند که مانع نشت سیالات در قطعات مکانیکی می ‌شود. اما امروزه هر یک از واشرهای لاستیکی گرد در اندازه‌ های مختلف که در دستگاه های مکانیکی مختلف مثل موتور اتومبیل برای پیشگیری از نفوذ روغن به بیرون به کار می ‌رود  ، عموما کاسه‌ نمد نامیده می‌ شود. در خودروهایی که چرخ‌ های عقب به عنوان چرخ‌ های متحرک محسوب می شوند ، از دو اجزای انتقال دهنده برای انتقال قدرت از موتور و گیربکس به چرخ‌ ها استفاده می ‌شود. در خودروهایی که چرخ جلوی متحرک دارند ، اکسل به صورت مستقیم به گیربکس متصل است. این در حالی است که در خودروهای دیفرانسیل عقب ، دو دیفرانسیل و دو دیفرانسیل اتوماتیک این گونه نیست.

متناسب با مدل خودرویی که خریداری کرده‌ اید ، ممکن است دارای دو پولوس و یک دیفرانسیل و یا در خودروهای دو دیفرانسیل اتوماتیک دارای یک دیفرانسیل عقب و یک دیفرانسیل جلو باشد. در این سیستم‌ ها از پلوس ‌ها برای انتقال قدرت از گیربکس به چرخ‌ ها استفاده می ‌شود و این در حالی است که با یکدیگر کاملا متفاوت بوده و تنها شباهت‌ های کوچکی با هم دارند. هر دیفرانسیل دو کاسه نمد و یک شفت کوتاه داشته که به چرخ دنده درون دیفرانسیل و خروجی فلنج متصل شده است. کاسه نمدها نیز به پلوس متصل می ‌شوند. هر کاسه نمد دارای یک واشر است تا با استفاده از آن از عدم نشتی روغن از دیفرانسیل و کاسه نمدها اطمینان حاصل شود. کاربردهای صنعتی کاسه نمد چیست :

  • انتقال نیرو
  • پالایشگاه های نفت
  • خارج از بزرگراه
  • ساخت و ساز
  • خودروسازی

ساختار کاسه نمد چیست ؟

کاسه نمد معمولا از سه جزء اصلی تشکیل شده است

  1. اجزای آب بندی
  2. محفظه فلزی
  3. فنر کشی

اجزای آب بندی

اجزای آب بندی قسمت داخلی کاسه نمد را تشکیل می دهد و موادی که معمولا مورد استفاده قرار می گیرند عبارتند از :

  1. لاستیک نیتریل (NBR) – این رایج ترین ماده مورد استفاده است. مقاومت حرارتی خوبی دارد و در برابر محلول های نمکی ، روغن ها ، روغن های هیدرولیک و بنزین مقاومت خوبی دارد. دمای عملیاتی از -40 تا 248 درجه فارنهایت (40- تا 120 درجه سانتیگراد) توصیه می شود. نیتریل همچنین در محیط خشک به خوبی عمل می کند ، اما فقط برای دوره های متناوب. نقطه ضعف این ماده مقاومت شیمیایی ضعیف است.
  2. لاستیک پلی اکریلات (PA) – همچنین به عنوان لاستیک اکریلیک شناخته می شود ، این ماده مقاومت حرارتی بهتری نسبت به نیتریل دارد. PA همچنین برای محیطی با سرعت بالای سطح توصیه می شود. دمای عملیاتی از -4 تا 302 ⁰ فارنهایت (20- تا 150 ⁰ C) توصیه می شود. لاستیک پلی آکریلات نباید با آب یا در دمای کمتر از -4⁰ F (20⁰ C) استفاده شود.
  3. لاستیک سیلیکونی (SI) – این ترکیبات به طور موثر در محدوده دمایی وسیعی از -58- تا 356- فارنهایت (50- تا 180 درجه سانتیگراد) عمل می کنند. لاستیک سیلیکونی برای مقاومت در برابر دماهای پایین و گرما یک انتخاب پیشرو است. جذب بالای روان کننده مواد اصطکاک و سایش را به حداقل می رساند. این روغن بند معمولا به عنوان مهر و موم میل لنگ استفاده می شود. سیلیکون مقاومت ضعیفی در برابر هیدرولیز دارد و نباید در روغن های اکسید شده یا هیپووئید استفاده شود.
  4. استیک فلوروکربن (FKM) – به طور گسترده تحت نام تجاری Chemours (که قبلا Dupont™) Viton® شناخته می شود و بهترین مقاومت را در برابر مواد شیمیایی و عملکرد برتر نسبت به دماهای بالا ارائه می دهد.

محفظه فلزی

محفظه فلزی قسمت بیرونی کاسه نمد است که وظیفه اصلی آن ایجاد استحکام و سختی به آب بند است. جنس محفظه باید بسته به محیطی که قرار است آب بند در آن استفاده شود انتخاب شود. غالبا محفظه فلزی با همان مواد لاستیکی مورد استفاده در اجزای آب‌بندی پوشانده می‌ شود ، که به مهر و موم کردن قسمت بیرونی کاسه نمد در سوراخ محفظه نیز کمک می‌ کند. انواع متداول مواد موردی عبارتند از :

  • فولاد کربنی – رایج ترین ماده مورد استفاده در کاسه نمد
  • فولاد ضد زنگ – برای کاربردهایی که نیاز به مقاومت در برابر آب ، مواد شیمیایی یا خوردگی دارند ( قاب های فلزی فولاد ضد زنگ نیز برای بسیاری از برنامه های کاربردی FDA توصیه می شود )

فنر کشی

فنر کشی در انتهای لبه آب بند اولیه قرار دارد و برای اعمال فشار به لبه آب بند در برابر شفت استفاده می شود. انواع مواد رایج فنر کشی عبارتند از :

  • فولاد کربنی – که همراه با روان کننده های معمولی استفاده می شود
  • فولاد ضد زنگ – که در هنگام مقاومت در برابر آب ، آب دریا و مواد شیمیایی مورد استفاده قرار می گیرد

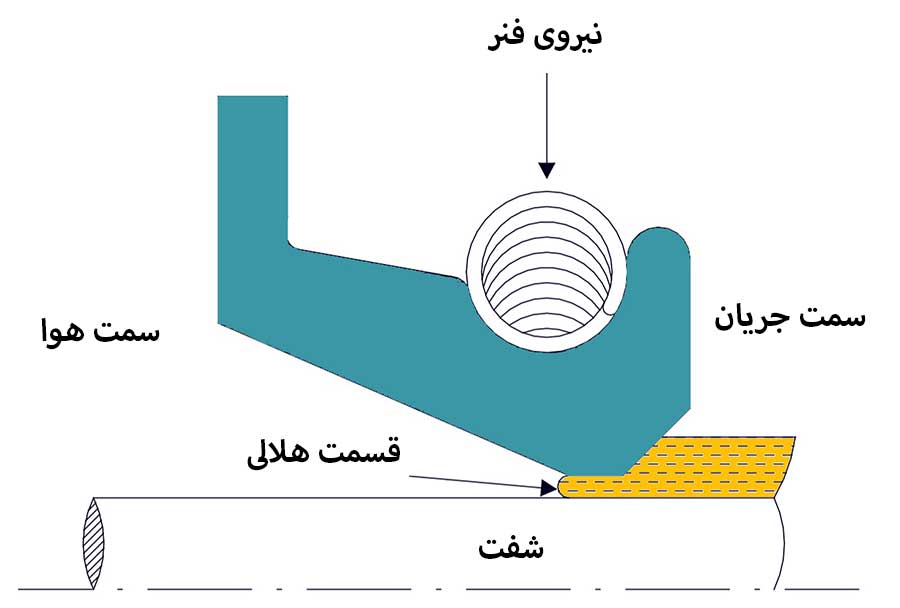

کاسه نمد چگونه کار می کند ؟

کاسه نمد معمولی شعاعی با ایجاد یک لایه نازک روغن بین لبه آب بندی لاستیکی و شفت کار می کند که منجر به بلند کردن روغن لبه آب بندی از شفت می شود. این لایه نازک روغن مانعی ایجاد می کند و از نشت روغن از لبه آب بندی جلوگیری می کند. به همین دلیل درزگیرهای روغن لاستیکی برای کاربردهای خشک یا فشار بالا مناسب نیستند.

عملکرد کاسه نمد چگونه است
عملکرد کاسه نمد چگونه است

اکنون می دانیم کاسه نمد چیست. هنگام خرید کاسه نمدها چند نکته را باید در نظر داشته باشید :

  • واشرهای لاستیکی کاسه نمد به مرور زمان تحلیل رفته و سرانجام نیاز به تعویض پیدا می‌ کند.
  • نشتی آن در هر دوره سرویس خودرو باید مورد بررسی قرار گیرد.
  • کمبود روغن در دیفرانسیل موجب آسیب رسیدن به چرخ دنده ‌ها می ‌شود.
نام های مختلف کاسه نمد

نحوه تعویض و یا تعمیر کاسه نمدها :

  1. خودرو توسط جک بلند شده ، پلوس جدا می‌ گردد و سپس کاسه نمد آسیب دیده جدا می ‌شود.
  2. کاسه نمد جدید نصب می ‌شود و پلوس دوباره بسته شده و خودرو از روی جک پایین می ‌آید.
  3. خودرو را روشن کرده و به منظور تست عملکرد مناسب فرمان مورد آزمایش قرار می‌ گیرد.

 بدون در نظر گرفتن دیفرانسیل عقب بودن ، دو دیفراسیل و یا دو دیفرانسیل اتوماتیک بودن خودرو نگه داشتن دیفرانسیل در شرایطی که به خوبی کار کند امری حیاتی است. این مراقبت به منظور چک کردن به موقع سطح روغن موجود در دیفرانسیل است. با کاهش سطح روغن ، چرخ دنده‌ ها آسیب دیده و تحلیل می‌ روند. همچنین اصطکاک بین آن‌ ها افزایش می ‌یابد.

چه علائمی نشان دهنده نیاز خودرو به تعویض کاسه نمدها است ؟

  • نشتی روغن از شفت بین چرخ دنده‌ ها
  • کمبود روغن در دیفرانسیل
  • ایجاد سر و صدا توسط دیفرانسیل به هنگام کار کردن ، که نشانگر سطح پایین روغن و یا وجود آسیب در آن است.

 بدون یک دیفرانسیل کارآمد خودروی شما قادر به حرکت نخواهد بود. از این رو این یک امر حیاتی است که شما برای مراقبت از وسیله نقلیه‌ تان سطح روغن آن را کنترل کنید. هر گونه نشتی می‌ تواند باعث کاهش سطح روغن شود و نشتی موجود در کاسه نمد می ‌تواند به سرعت باعث ایجاد آسیب‌ های جدی شود.
